صفر تا صد اجرا و نظارت پمپ و مخزن آب خانگی

امروزه در کشور عزیزمان با مشکل کمبود آب رو به رو هستیم که به واسطه همین مشکل و پایین آمدن هد و فشار آب از طرف سازمان آب کشور اکثر ساختمان ها نیاز شدیدی به پمپ آب خانگی پیدا کرده اند. در این مقاله قصد داریم شما را با ضوابط و مقرات نصب و راه اندازی سیستم پمپ و مخزن آب خانگی آشنا کنیم. همراه ما باشید.

انتخاب مخزن آب پلاستیکی برای ساختمان:

طبق مبحث شانزدهم مقرات ملی ساختمان برای ساختمان مسکونی با بیش از 3 طبقه و یا بیش از 10 واحد باید مخزنی باظرفیت 75 لیتر به ازای هر نفر در نظر گرفت.

برای انتخاب منبع آب مصرفی در سیستم پمپ و مخزن آب خانگی در واحد های مسکونی باید به نکات زیر توجه کرد:

• محاسبه حجم دقیق منبع آب

• جلوگیری از رشد جلبک

• قابلیت نگهداری از آب شرب و Food Gread بودن منبع

نکته ی بسیار مهم در انتخاب نوع مخزن آب انتخابی برای واحد مسکونی این است که آیا مخزن آب با نور مستقیم خورشید در ارتباط است یا خیر.

برای مطالعه کامل مباحث مقرات ملی ساختمان کلیک کنید.

به طور کلی مخازن آب مصرفی به چهار دسته تک لایه، دولایه، سه لایه و چهارلایه تقسیم می شوند.

مخزن آب پلی اتیلن تک لایه همانطور که از نام آن پیداست از یک لایه پلی اتیلن تشکیل شده و به همین دلیل احتمال جلبک بستن در این نوع منبع آب بسیار بالا بوده و برای ذخیره سازی آب آشامیدنی مناسب نمی باشد.

پرکاربردترین نوع مخزن آب نوع سه لایه می باشد که برای ذخیره کردن آب شرب مورد استفاده قرار می گیرد. این نوع مخزن به دلیل جلوگیری از نور خورشید به داخل جلوی رشد جلبک را گرفته و باعث می شود طعم و رنگ آب تغییری نکند.

لایه میانی این نوع مخازن تیره رنگ بوده ودر واقع این لایه مانع ورود نور به داخل منبع آب شده و همچنین به عنوان عایق حرارتی نیز عمل می کند.

مخزن آب چهارلایه نیز در عملکرد شبیه منبع آب سه لایه بوده با این تفاوت که در شرایط آب و هوایی خاص از این نوع منبع می توان استفاده کرد. همچنین افرادی که روی کیفیت آب مصرفی خود بسیار حساس هستند از این نوع منبع استفاده  می کنند.

منبع آب چهارلایه به سه بخش ساده، آنتی باکتریال و فوم دار تقسیم می شوند که نوع ساده آن همان مخزن آب سه لایه بوده با این تفاوت که دولایه میانی تیره رنگ است و عملکرد بهتری در برابر تابش نور خورشید داد و عایق حرارتی بهتری است.

مخزن آب چهارلایه آنتی باکتریال نیز مانند مخزن آب سه لایه می باشد ولی یک لای آنتی باکتریال اضافه دارد که خاصیت آنتی باکترایی مخزن پلی اتیلن را اقزایش می دهد.

مخزن چهارلایه پلی اتیلن فوم دار از یک لایه فوم در جدار بیرونی آن تشکیل شده است که به عنوان عایق بسیار خوب حرارت و دما استفاده می شود.

به طور کلی مخازن آب چهارلایه برای نگهداری آب شرب مصرفی در شرایط سخت آب و هوایی طراحی و تولید می شوند.

امروزه مخازن آب در حجم ها و ابعاد بسیار متنوعی تولید می شوند که یکی از مهم ترین تقسیم بندی های آنها بر اساس نوع ساخت می باشد که به انواع: افقی، عمودی، آسان رو، مکعبی، زیر پله و … تقسیم بندی میشود.

مبنع انبساط:

منبع انبساط یکی از اجزا بسیار مهم و جدا ناشدنی در سیستم های آبرسانی سرد و گرم مصرفی و تاسیسات سرمایش و گرمایش پروژه هایی با کاربری مسکونی، تجاری و اداری می باشد که از آن برای دو منظور بسیار مهم استفاده می شود.

• جلوگیری از انبساط آب موجود در سیستم
• ایجاد یک فشار ثابت در شبکه

منبع انبساط به دو دسته منبع انبساط باز و منبع انبساط بسته تقسیم می شود.

منبع انبساط باز:

فشار روی این نوع منبع فشار اتمسفر بوده و با هوای آزاد در تماس است. این نوع از منبع انبساط بهتر است تا در بالاترین نقطه تجهیزات نصب بشود.

از مزایای منبع انبساط باز می توان به قیمت ارزان، نگهداری و تعمیر آسان و خرابی کمتر و عملکرد ساده تر این سیستم نسبت به منبع بسته اشاره کرد.

این نوع منبع انبساط معمولاً از جنس ورق گالوانیزه ساخته شده و برای جلوگیری از یخ زدگی در فصل زمستان آن را عاسق می کنند.

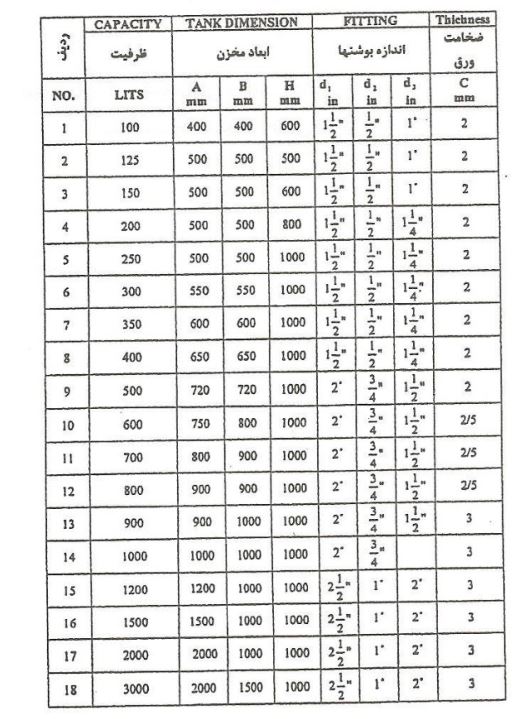

طبق جدول زیر ضخامت ورق گالوانیزه مورد استفاده برای ساخت منبع انبساط باز بر اساس میزان حجم منبع آورده شده است. به طور مثال برای منبع بازی با ظرفیت 1000 لیتر باید از ورق گالوانیزه با ضخامت 3 میلیمتر استفاده کرد.

منبع انبساط بسته:

این نوع منبع با هوای آزاد در ارتباط نبوده و به دلیل اندازه خیلی کوچکتر آن نسبت به منبع انبساط باز در موتورخانه و پمپ خانه در کنار سایر تجهیزات نصب می شود.

انواع منبع انبساط بسته:

• منبع دیافراگمی
• منبع BLADDER
• منبع بسته تحت فشار

باید به این نکته اشاره کرد که خیلی از افراد به اشتباه منبع انبساط بسته را فقط با نوع دیافراگمی می شناسند که این باور کاملاً اشتباه است.

به طور کلی در نوع منبع انبساط دیافراگمی آب و هوا توسط یک پرده از هم جدا می شود، اما در نوع BLADDER آب مستقیما وارد محفظه لاستیکی می شود.

به طور کلی برای سایزینگ منبع انبساط دیافراگمی باید به دو پارامتر مهم توجه داشت: حجم کلی منبع و حجمی از منبع که برای انبساط آب درنظر گرفته شده است.

از معایب منبع بسته دیافراگمی می توان به این نکته اشاره کرد که قسمت لاستیکی پس از مدتی از بین می رود و خاصیت الاستیسیته خود را از دست می دهد.

حال اگر از منبع انبساط بسته تحت فشار استفاده کنیم دیگر خبری از قسمت لاستیکی نبوده و در بالادست آن درون منبع هوای فشرده داریم.

اما عیب این نوع منبع این است که هزینه نگهداری و تعمیر این نوع منبع بیشتر از منبع انبساط بسته از نوع دیافراگمی می باشد و همچنین به واسطه وجود هوای تحت فشار در این منبع سیستم مدام باید هواگیری شود تا پمپ دچار پدیده کاویتاسیون نشود. در ضمن اگر از منبع انبساط بسته تحت فشار استفاده کنیم باید حجم بیشتری نسبت به منبع انبساط دیافراگمی برای آن در نظر بگیریم.

انجام پروژه های سیستم آب و فاضلاب

انتخاب پمپ مناسب برای آب مصرفی ساختمان :

ابتدا با بررسی دقیق مبحث شانزدهم مقررات ملی ساختمان الزامات فشار و دبی مورد نظر و مورد تایید برای خط لوله های اصلی و یا فرعی ساختمان را به دست آورده تا با کمک این دستورالعمل ها بتوانیم یک پمپ ایده آل برای سیستم خود انتخاب کنیم.

طبق بند16-3-3-5 مبحث 16 مقررات ملی ساختمان حداکثر فشار آب شبکه توزیع آب مصرفی در پشت شیر های لوازم بهداشتی در وضعیت بدون جریان نباید از 4 بار بیشتر باشد.

همچنین طبق مبحث شانزدهم باید به این نکته توجه کرد که کلیه قست های پمپ که با آب در تماس هستند باید از مصالحی باشند که از نظر ترکیبات سرب و مواد مضر به سلامتی، با استناندارد های آب آشامیدنی مطابقت داشته باشد.

نکته ی بسیار مهم در نصب سیستم تنظیم فشار آب خانگی این است که با استناد به بند 16-3-6-2 مبحث 16 مقررات ملی ساختمان به هیچ عنوان نباید پمپ را مستقیم روی لوله انشعاب شهری نصب کرد.

طبق ضوابط و مقررات اگر سیستم پمپ گذاشته می شود باید به گونه ای طراحی بشود که سرعت جریان آب در لوله های اصلی نباید از 10 فوت بر ثانیه(3 متر بر ثانیه) بیشتر شود و در لوله های فرعی و انشعابات نیاشد سرعت از 4 فوت بر ثانیه(2/1 متر بر ثانیه) بیشتر شود.

پارامتر های مهم در انتخاب پمپ سیستم افزایش فشار خانگی:

• دبی(Flow Rate): میزان آب خروجی پمپ با واحد لیتر بر دقیقه یا متر مکعب بر ساعت.
• هد(Head): ارتفاعی که پمپ باید آب را بالا ببرد.
• نوع پمپ
• منبع تغذیه پمپ: برق تک فاز یا سه فاز
• محل نصب پمپ و متعلقات
• برند سازنده پمپ

انواع پمپ های خانگی بر اساس ساختار:

• پمپ بشقابی یا سانتریفیوژ

• پمپ جتی

• پمپ محیطی

در اینجا به بررسی دو نوع اول که بسیار پر کاربرد هستند می پردازیم. پمپ بشقابی نسبت به پمپ جتی صدای کمتری داشته و دبی بیشتری تولید می کند. در طرف مقابل پمپ جتی صدای بیشتری دارد ولی در عین حال فشار بیشتری تولید می کند.

پمپ محیطی از لحاظ نوع پروانه با سایر پمپ ها متفاوت است و پره های آن از نوع توربینی است و در مواردی که دبی آب کم است قابلیت ایجاد فشار مناسب را دارد.

پمپ های بشقابی به دو نوع تک پروانه ، دو پروانه و چند پروانه تقسیم می شود. حالا به تفاوت اصلی این مدل پمپ ها با هم می پردازیم. از پمپ بشقابی تک پروانه ای که به آن (Single Stage ) نیز میگویند نیروی گریز از مرکز لازم برای پمپاژ را به وسیله یک پروانه تولید می کند.

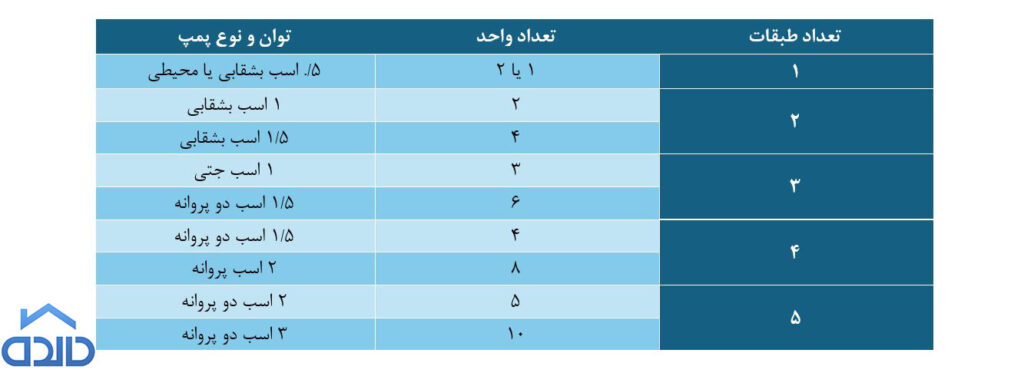

ما برای ساده تر کردن محاسبات و انتخاب بهترین پمپ آب خانگی مناسب با نیاز ساختمان شما یک جدولی طراحی و تنظیم کرده ایم تا بتوانید در مدت زمان کوتاهی پمپ آب خانگی مورد نظر خود برای سیستم مخزن و پمپ خانگی را انتخاب کنید.

پمپ ها بر اساس فشار داخل لوله و همچنین کنترل و ایجاد تعادل بین افت فشار داخل لوله هایی که به سمت مصرف کننده های نهایی می رسد کار می کنند. برای کنترل جریان و ایجاد یک فشار و هد مطلوب و همچنین جلوگیری از مخاطرات احتمالی و آسیب رسیدن به پمپ آب خانگی  باید از کنترلر ها و ابزار های مدیریت جریان آب استفاده کرد. در اکثر سیستم ها از سه نوع کنترلر ریان شامل: فلوسوئیچ، ست کنترل و پرشر سوئیچ استفاده  می شود.

حال به بررسی تفاوت های این سه نوع کنترل کننده جریان می پردازیم.

فلوسوئیچ در سیستم پمپ آب خانگی فرمان قطع و وصل جریان آب را به این صورت صادر می کند که زمانی که افت فشار در لوله ها حس شود فرمان روشن شدن پمپ را صادر می کند و زمانی که نیاز به افزایش فشار در سیستم لوله کشی آب نباشد، دستور خاموش کردن پمچ را صادر می کند.

برای مطالعه کامل مقاله فلوسوئیج چیست کلیک کنید.

اما تفاوت دو سیستم دیگر با فلوسوئیچ چیست؟

پرشر سوئیچ از لحاظ روش انجام کار  بسیار مشابه فلوسوئیچ می باشد ولی با این تفاوت که این سیستم کنترلی بر مبنای مینیمم و ماکزیمم فشار آب ورودی کار کرده و قطع و وصل سیستم را بر عهده دارد.

از پرشرسوئیچ برای جلوگیری از قطع و وصل های مکرر پمپ استفاده می شود تا آسیب های وارد شده به پمپ آب خانگی به حداقل برسد. برای همین موضوع در هنگام استفاده از پرشر سوئیچ ما نیاز به استفاده از منبع انبساط داریم.

اما ست کنترل در واقع همان پرشر سوئیچ بوده با این تفاوت که اجزایی مانند درجه فشار و منبع انبساط که در پرشر سوئیچ باید جداگانه در سیستم نصب می شد به صورت یکپارچه بر روی خود دارد. به طور کلی نصب سیستم پمپ و مخزن آب خانگی با استفاده از ست کنترل ساده تر از نصب سیستم مذکور با استفاده از پرشر سوئیچ می باشد.
